MP1593DN芯片输出3.6V/8V的解决办法

简介

EV1593DN-00A是MPS MP1593降压DC / DC转换器的评估板。它具有4.75V至28V的宽电源范围以及高达3A的连续输出电流。输出电压设置为3.3V,但可以轻松将其调整为1.22V以上的其他电平。 385KHz的高开关频率允许使用小型,低成本的电容器和电感器。电流模式控制和集成功率MOSFET最大限度地减少了组件数量,电路板面积和解决方案成本。故障状态保护包括逐周期电流限制,热关断和欠压锁定。内部软启动可降低导通应力。小型但经过散热增强的8引脚SOIC封装最大程度地减小了电路板面积,并提供了出色的散热管理。

问题简介

MP1593DN是一种常用的DC/DC转换芯片,在各类产品中的应用也非常广泛,但在使用过程中难免会遇到一些这样或那样的问题,导致无法正常使用,这里我简单介绍两种我在工作中遇到的问题:通过配置分压电阻输出期望值为5V,实际输出为8V和3.6V。

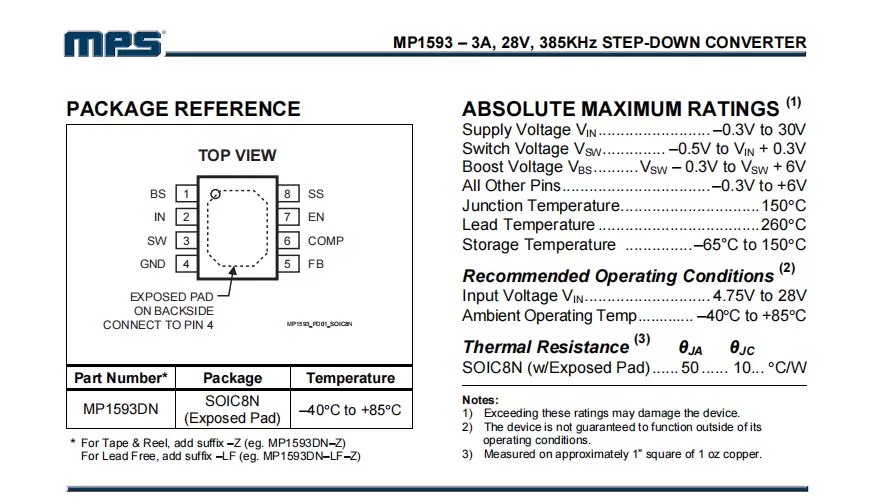

图片[1]-MP1593DN芯片输出3.6V/8V的解决办法 | 登山亦有道-登山亦有道
MP1593DN原理图

排查过程

在发现此问题之后需要采取以下几个步骤进行排查:

  • 首先使用万用表量了芯片第二脚的输入电压VIn 是否正常
  • 检查连在芯片第七脚(EN)旁边的开关电阻阻值与正常的板子是否一致,这边采用了10K、20K、7.5K
  • 检查芯片的分压电阻阻值是否正常,这边采用的是18K和47K,12V to 5V
图片[2]-MP1593DN芯片输出3.6V/8V的解决办法 | 登山亦有道-登山亦有道
  • 经过检测所有板子的VIn都是正常的,均为12V
  • 在输出3.6V的且伴有1593发烫的情况下经过检测开关电阻和分压电阻的阻值都是正常的,因此判定1593芯片损坏,更换芯片后电压输出正常。
  • 在1593输出8V电压的情况下,经过检测开关电阻和分压电阻的阻值都是正常的,因此判定1593芯片损坏,更换芯片后电压输出正常。
  • 有输入电压无输出电压的情况发现电路板R56处电阻20K错焊为100K导致1593的开关电路闭合不能正常输出5V电压经过更换后恢复正常。

附:AMS1117异常输出3.6V

AMS1117也是一个常用的DC转换芯片AMS1117系列稳压器有可调版与多种固定电压版,设计用于提供1A输出电流且工作压差可低至1V。在最大输出电流时,AMS1117器件的最小压差保证不超过1.3V,并随负载电流的减小而逐渐降低。它是一个正向低压降稳压器,在1A电流下压降为1.2V。
AMS1117有两个版本:固定输出版本和可调版本,固定输出电压为1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V,具有1%的精度;固定输出电压为1.2V的精度为2%。

通过以上文字可知AMS1117的可靠性还是很高的并且被广泛应用于各个领域,今天发现一个AMS1117-3.3V异常输出3.6V,网上查了一下猜测是芯片IC损坏,换了一个之后故障依旧,仍然输出3.6V,过程中发现单片机(STM32F205VET6)发烫,拆下来之后故障仍然存在并且电压输出提升至4.2V。

因为后级仍然有3.3V及5V元器件,便继续往下排查,最终将问题的根源锁定在了与AMS1117-3.3V共用5V的几个485小模块上,拆下重焊后电压恢复正常至3.3V经过分析认为485模块元器件焊接有问题,电压是通过485模块的信号收发脚传递出去与AMS1117的3.3V输出形成了串扰。
